HXGN15-12箱式固定金屬封閉開關設備
- 掃碼查看手機端
產品概述
HXGN15-12型箱型固定式金屬封閉開關設備（簡稱環網柜）是額定電壓12kV，額定頻率50Hz的交流高壓成電器裝置，主要用于三相交流環網，終端配點網和工業用電設備，起接受、分配電能等作用，它也適于裝備入箱式變電站。
結構特點
1、采用全組裝結構，輕巧美觀，可任意組合安裝，便于擴展延伸。
2、配FN12-10型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關，組合電器，且安裝尺寸。體積小，三相聯動結構。
3、配FN12-10型負荷開關、組合電器，其安裝方式活，可左右側裝、正裝、倒裝。
4、可手動和電動操作，并具遠動遙控功能。
5、設有完善的機械聯動、聯鎖裝置，達到“五”功能。
6、采用聯動護緣活門，遮擋帶電觸頭，人身。
7、采用正面操作維護，墻安裝。
8、面門裝有觀察窗，可清楚觀察柜內元件工作狀況。
9、負荷GB3906標準。
主要技術參數

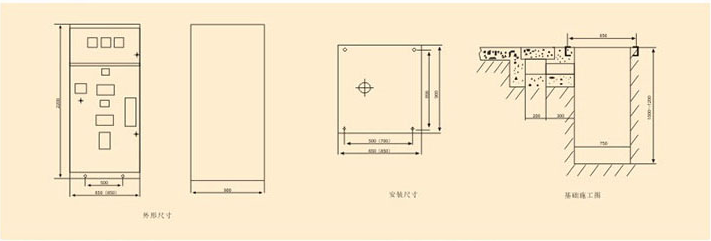

安裝尺寸
序號
項目
單位
FN12-10
FZN25-12
1
額定電壓
KV
12
2
1min工頻耐受電壓
對地及相間42；隔離斷口48
3
雷電沖擊電壓（峰值）
對地及相間75；隔離斷口85
4
額定頻率
Hz
50
5
主母線額定電流
A
630
6
負荷開關
額定電流
630
7
額定電流下變壓器壽命
次
不小于100
8
開斷空載變壓器容量
kVA
1250
9
額定熱穩定電流
kA/S
20/4；接地開關20/2
10
額定動穩定電流（峰值）
kA
50
11
額定短路關合電流（峰值）
50
12
組合電器
熔斷器額定電流
A
100
13
額定轉移電流
1500
2000
14
額定短路開斷電流
kA
31.5
15
配用熔斷器型號
S□LAJ-12(XRNT□-10)
16
機械壽命
次
2000
10000
17
輔助口路1min工頻耐壓
kV
2
18
電動操動機構工作電壓
V
交直流220：110
19
防護等級
IP2X
20
外形尺寸（寬XS深X高）
mm
650（850）X900X2000（2200）
安裝、貯運和驗收
1、包裝、貯運
1.1環網柜在出廠時為單臺木箱包裝。在貯運過程中不允許傾翻、倒置和劇烈運動。搬動時不允許在地面上直接推拉：在無起吊裝置時，可在包裝箱枕木下墊入圓筒，使其滑到安裝位置。
1.2減少柜體雨淋，受潮
1.3環網柜應放在通風良好。嚴禁與酸堿等存放在一倉庫內。
2驗收
2.1開箱前檢查包裝是否損壞，拆像時注意保護產品。
2.2對柜體進行外觀檢查：同時檢查柜內各元器件配件是否與裝箱單相符。
2.3檢查隨機文件是否安全。
a、產品使用說明書及柜內各元件說明書。
b、出場試驗報告。
c、產品合格證。
d、裝箱單
e、二次接線圖
安裝與調試
1 安裝時先將環網柜放置在安裝基礎上，并將其排列整齊、調試好，然后用緊固件緊固好。
2 安裝主母線時，打開母線室進行安裝，連接母線的接觸面應平整、無污物。
3 環網柜的接地應接地，并對接地進行回路檢查。
4 調試時按環網柜使用說明書及柜內元器件的說明書進行調試。
5 安裝調試后，將各自開關元件及防誤操作機構進行5次操作，未發現異?，F象，則認為開關機械操作正常。
使用與故障處理
1 送電前檢查
環網柜在送電前檢查柜內元器件的電氣性能、絕緣水平及接線正確性，檢查正常方可投入運行。
2 正常運行狀態
在正常運行時，無論進線柜或出線柜，負荷開關應處于合閘裝置，接地刀處在分閘位置，柜體處于關閉緊鎖狀態。
3 故障處理
3.1 在進線柜發生故障檢修時，應先切斷金線電源，將負荷開關分閘，同時檢查柜上帶電顯示器，確認無誤后，合接地刀，打開門進行檢修。
3.2 在出線柜出現故障檢修時，應先分斷柜內的負荷開關，合上接地刀，打開前門進行檢修，此時主母線處于帶電狀態。
維護與檢修
1 環網柜在下列情況下需要進行維護與檢修
a、在運行5年后對絕緣水平進行檢查。
b、在負荷開關斷滿100次后，應對主回路電阻、負荷開關的功、靜觸頭及輔助觸頭等進行檢查。
2 一般情況下，應在停電后對環網柜進行維護與檢修。
訂貨須知
訂貨時請提供如下資料：
a、開關柜的型號、數量、交貨日期及方案編號。
b、系統圖、二次原理圖和開關柜的排列圖。
C、開關柜母線額定電流和各元件的型號、規格。
